Ofrecemos un servicio de análisis y planificación de
infraestructura, diseñado para satisfacer las
necesidades específicas de cada emprendimiento.

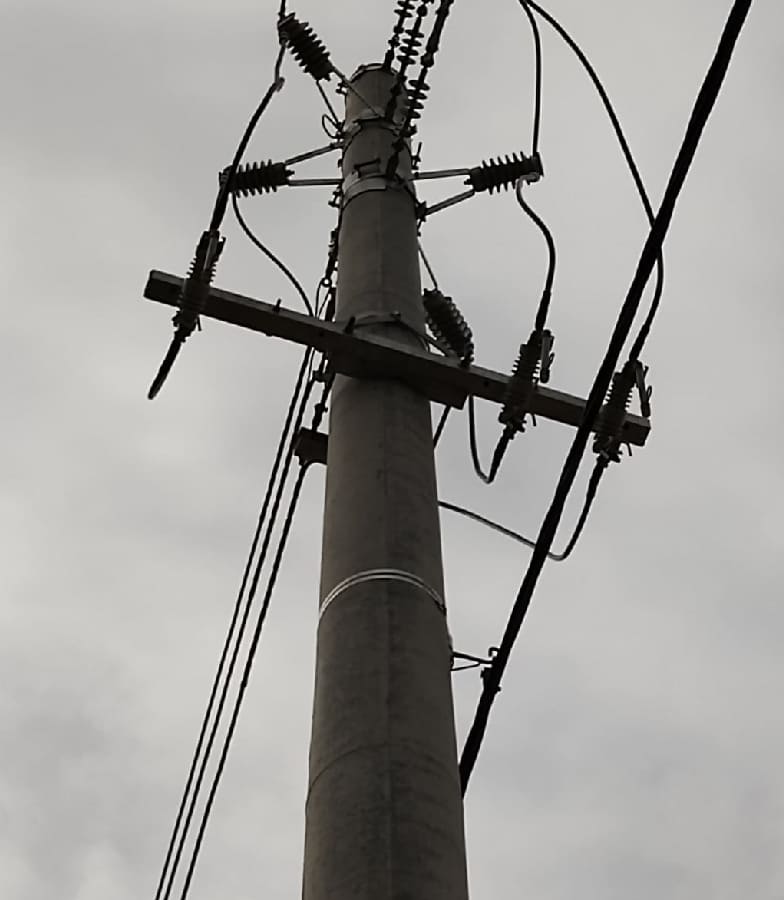

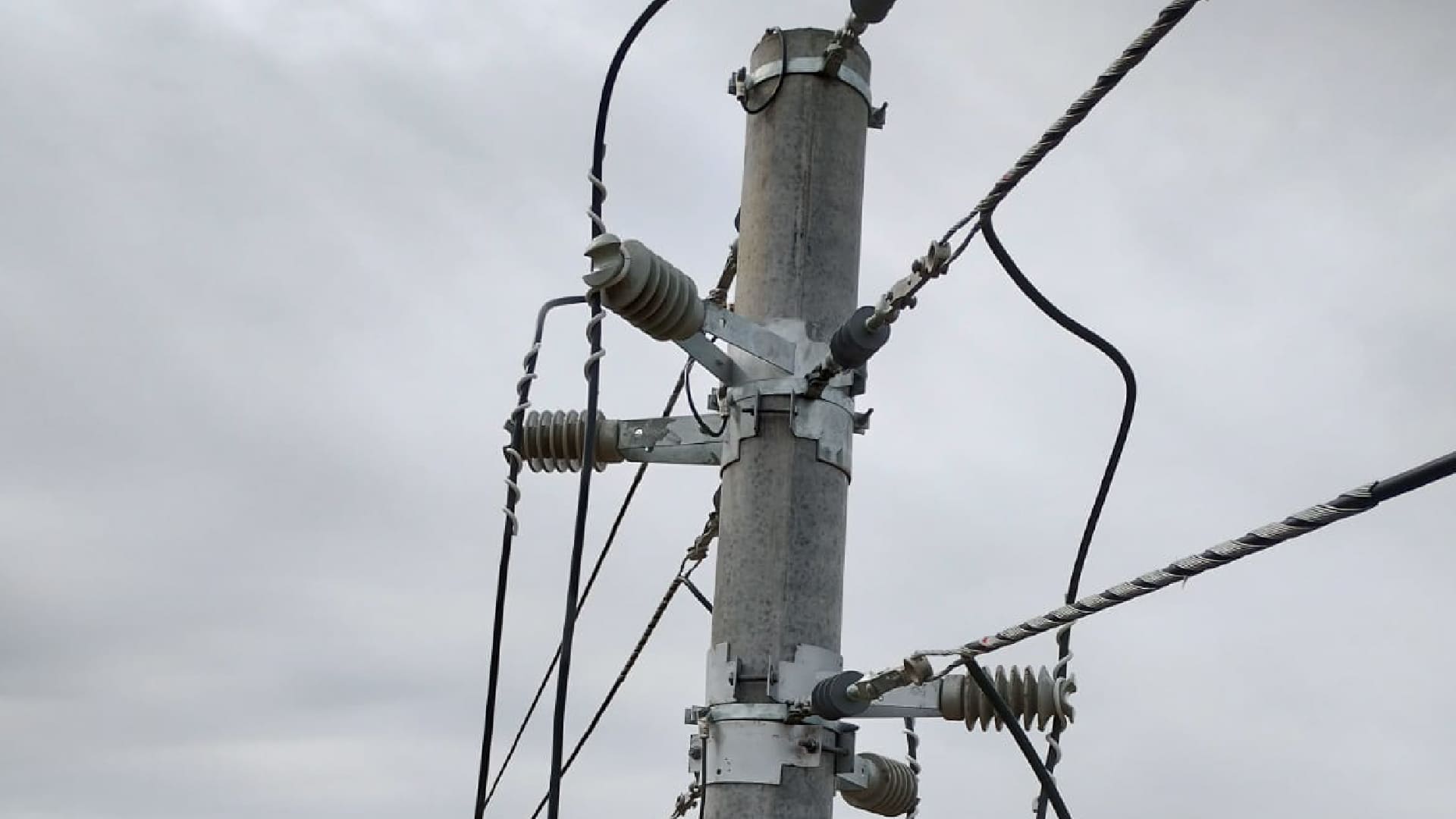

Tendido aéreo
Se realiza con cables unipolares sobre postes de hormigón o madera. Puede ser en simple o doble terna, coplanar horizontal o compacta.
Los cables más utilizados para 13, 2 y 33 kV son de aluminio con alma de acero, aluminio protegido y preensamblado.
Tendido subterráneo
Ofrece mayor confiabilidad y seguridad ante cortes por clima.
Es una solución estética para zonas urbanas.
Se realiza con cables unipolares o tripolares enterrados.
Los cables más utilizados son conductor unipolar o tripolar subterráneo de 50, 70, 95, 120, 150, 185, 240 mm² Al XLPE.

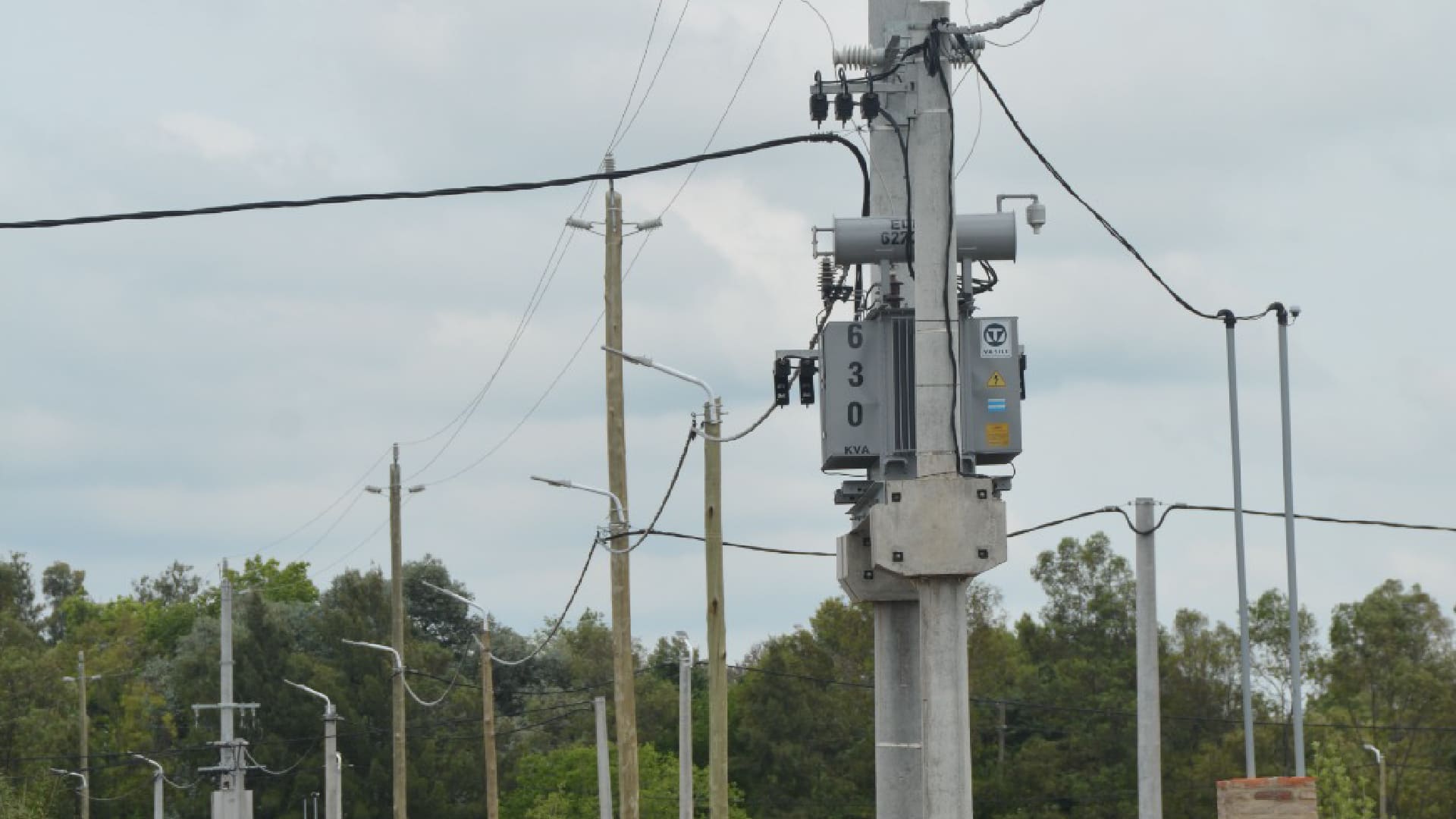

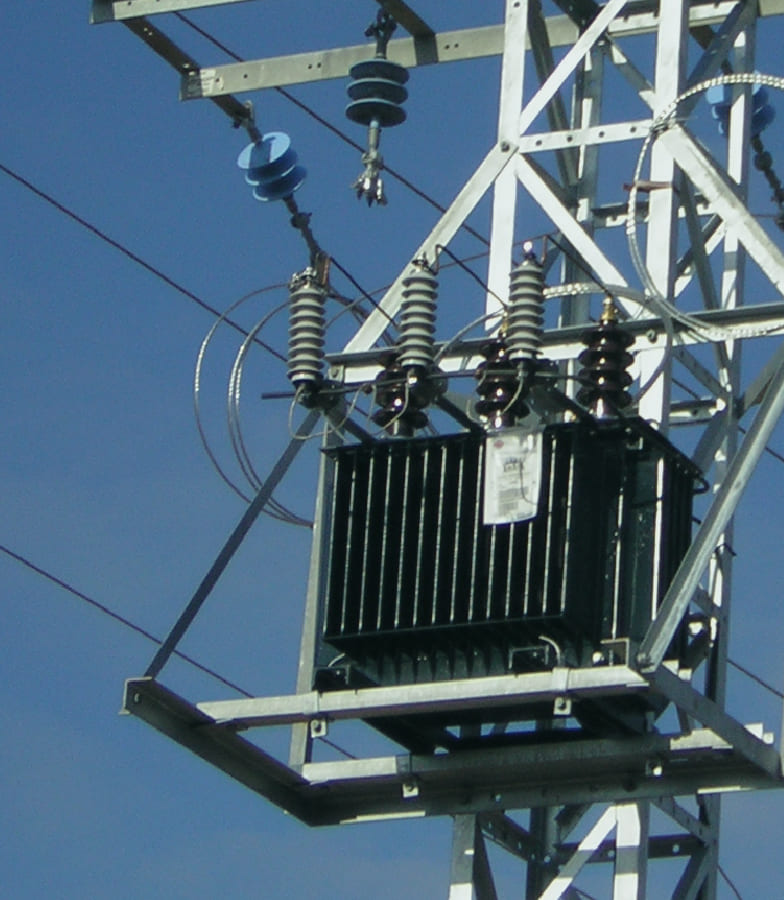

Los transformadores se pueden instalar construyendo cámaras a nivel, subterráneas o aéreas con plataforma monoposte o biposte. Todos serán acordes a las especificaciones aceptadas por cada distribuidora. Entre los materiales principales a utilizar se destacan:
- Transformadores de 13,2/0,4 kV del tipo de distribución.
- Columnas de hormigón adecuadas para la potencia a instalar.

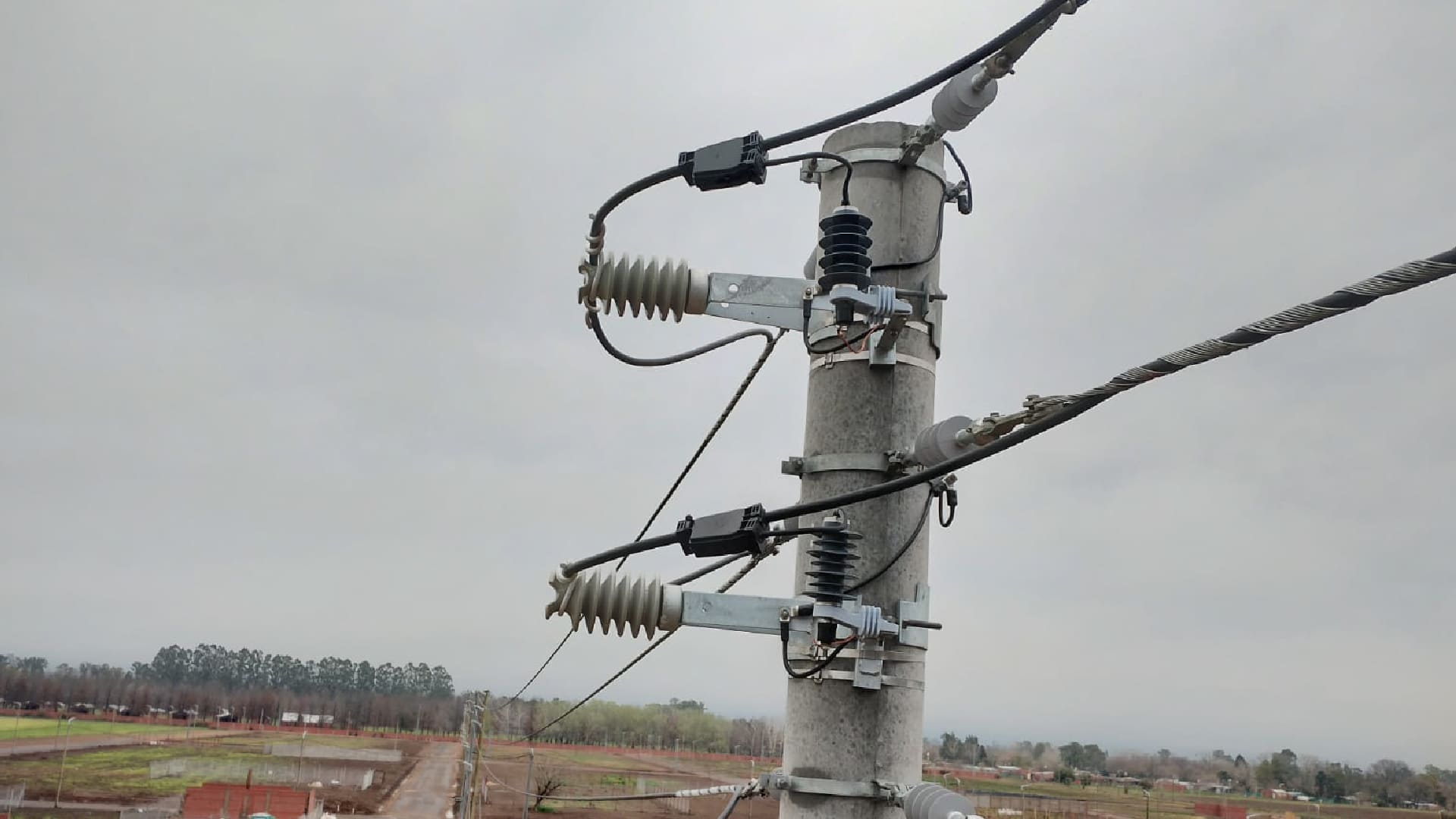

- Elementos de protección y maniobra con seccionamiento, en la entrada y salida de conductores en media tensión y baja tensión.
Todos los montajes e instalaciones son realizados de acuerdo con las reglas del buen arte y de acuerdo con las especificaciones técnicas vigentes.

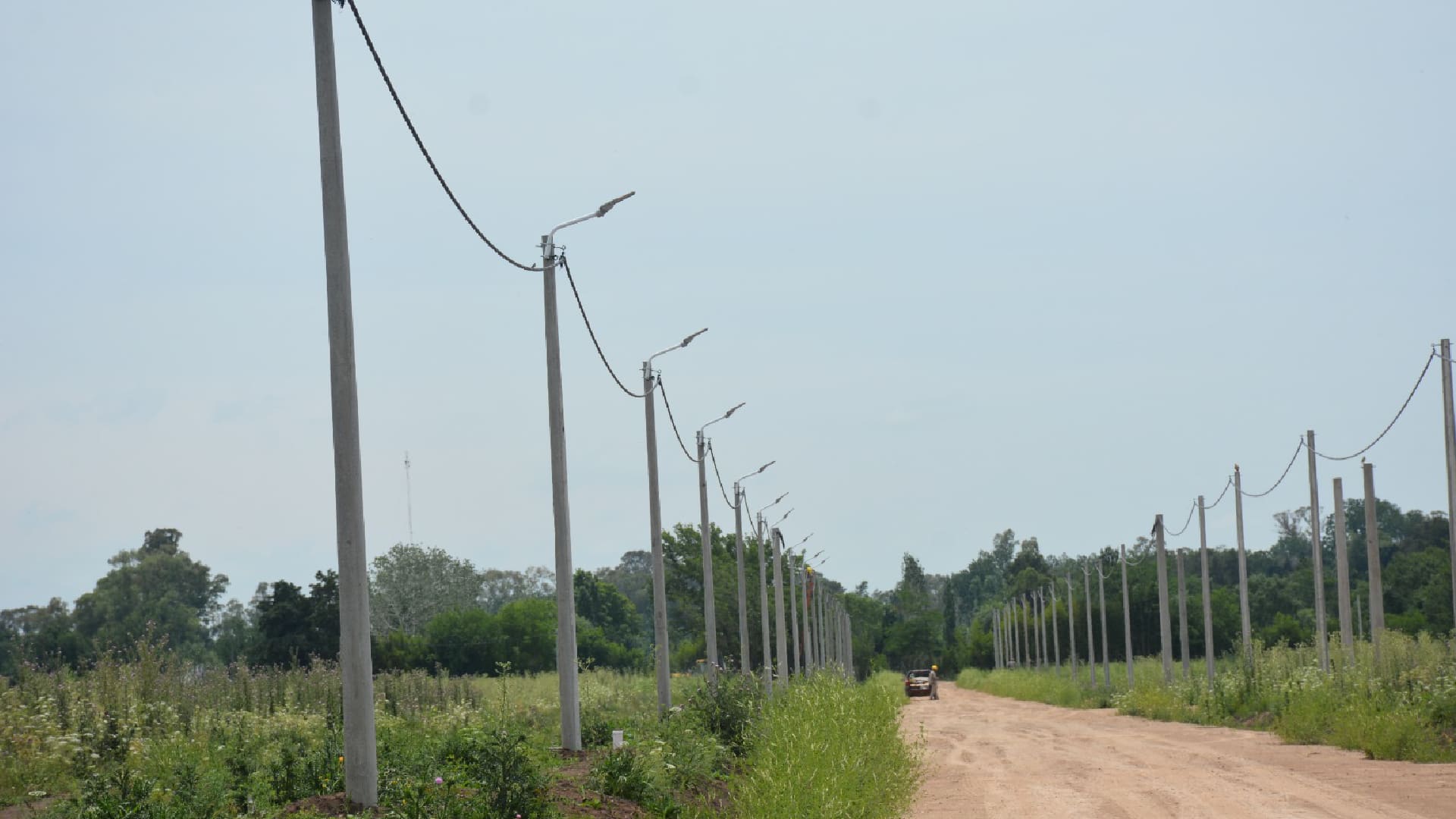

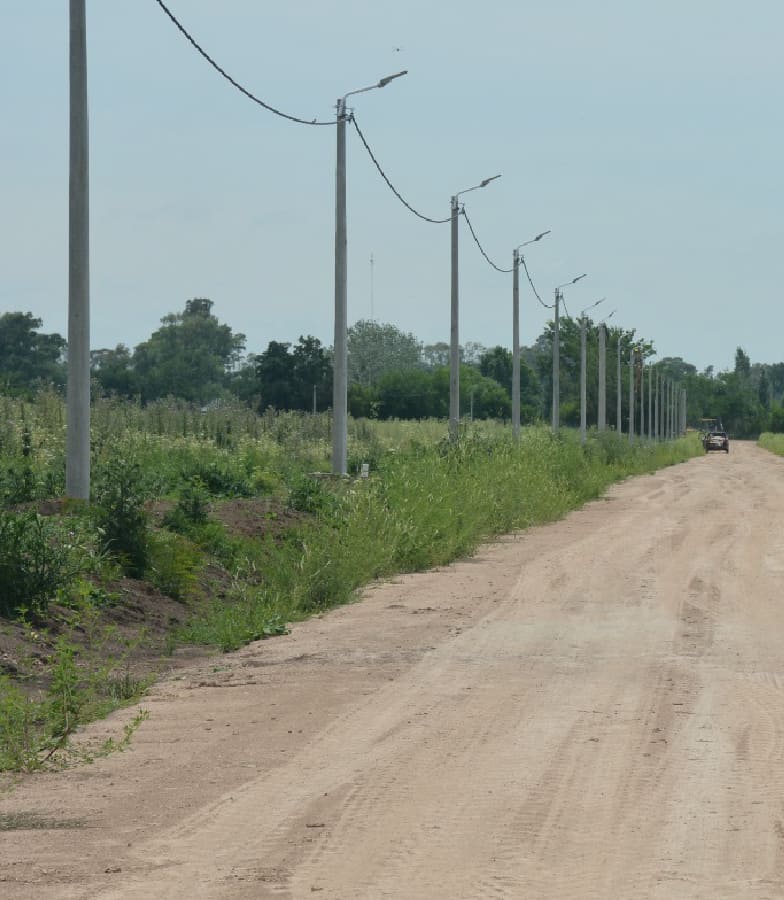

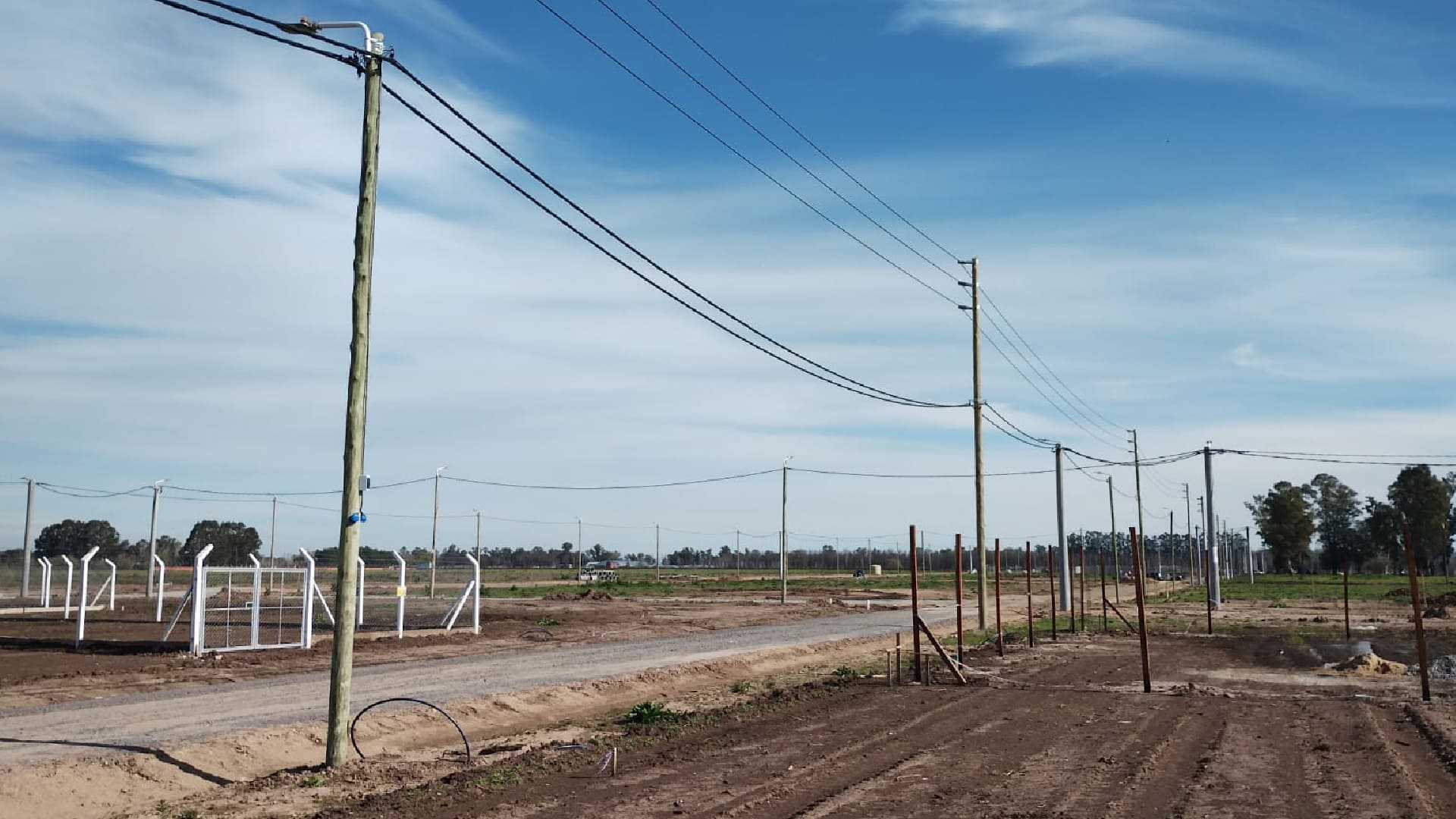

Tendido aéreo
Es normalmente radial.
Se utiliza cable preensamblado con secciones normalizadas.
Los conductores se montan sobre postes de madera o columnas de hormigón.
Los cables más utilizados son conductor tetrapolar aéreo de 70, 50, 25,16 mm² AI.

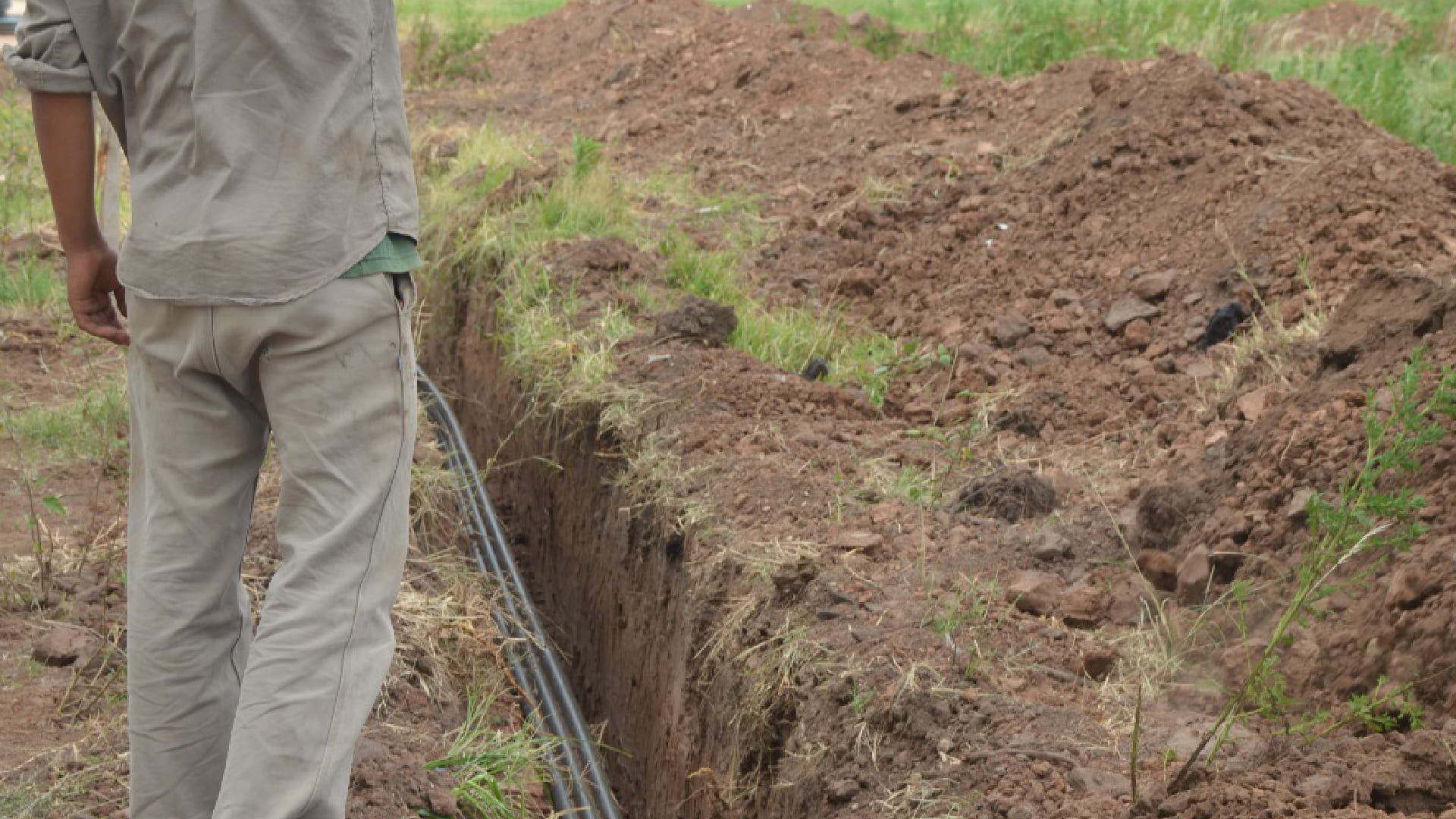

Tendido subterráneo
Se puede realizar en forma de anillos abiertos o lazos entre centros.
No debe dejar ningún usuario sin alimentación.
Ofrece mayor confiabilidad y seguridad ante cortes por clima.
Es una solución estética para zonas urbanas.
Los cables más utilizados son conductor tetrapolar subterráneo 120, 70, 50, 25, 16 mm² Al.
Normas:
El tendido se ajustará a las normas vigentes de cada distribuidora.
